jueves, 9 de septiembre de 2010

Todo el verano dando forma a mis nuevas gamas

No veo el día de poder tener estandarizados mis modelos de amplis que tengo en la cabeza. Llevo todo el verano dandoles forma y añadiendo y quitando funciones.
Pretendo que sean como quiero que sea el ampli ideal, en base a mis preferencias, a las preferencias de los amigos guitarristas y a los compañeros de los foros de guitarristas donde participo.
Hay tres vertientes principales uqe me apasionan en los amplis de valvulas, y esas son las que quiero dar reflejo en las gamas. Las basadas en el sonido americano limpio o crunch con 6V6 y 6L6 (7ender).
Las basadas en EL34 (o mejor en 6550 o 5881) en plan britanico saturado (M4rsha11) y las basadas en EL84 con ese tono britanico mas primitivo (tipo AC y DC 30)

No se si es muy ambicioso, pero al menos plasmaré algo standard con lo que a todos nos gustan. Serán en diferentes potencias y combo o cabezal.
Ya se irá viendo si en el futuro merece la pena inspirarse en otras gamas iconicas para desarrollar otro standard.
Seguimos en contacto amigos de las valvulas.

martes, 6 de julio de 2010

Reorganizando la ingente cantidad de fotos

Amigos, me he puesto en serio a organizar la inmensa cantidad de fotos que dispongo en el album de flickr y de la cual enlazo a este blog.
No es una tarea para impacientes, porque tengo mas de 2500 fotos y hay mas de 50 equipos que se fabricaron, tanto en la etapa de CVamps con Capi como en la nueva, y tanto en los amplis custom series replica como en los modelos conjuntos.
Bueno, fuerza y paciencia, que cuando tenrmine, comenzare con reorganizar este blog con las gamas mias mejor ordenadas.
Hasta pronto.

domingo, 27 de junio de 2010

Sigo aquí con los amplis, pero avanzo lentamente

Hola.
No he desaparecido del panorama guitarril, lo que pasa es que tengo mucha pereza para hablar de los amplis que se me pasan por la cabeza en crear.
Sigo trabajando en diferentes proyectos y el proyecto master del que os comenté en mi última entrada es unos de los que ultimamente mas claro lo tengo.
Tengo casi para entregar un nuevo cabezal replica inspirado en un M4R5H411 sobre el cual he podido experimentar muchas ideas que aplicaré en la gama Master.
Hay una potencia que no había contemplado y se trata de 1W que podría ser buena idea.

sábado, 14 de noviembre de 2009

Os presento mi gama master

Hola amigos.
Dentro de mi nueva andadura como creador de amplis, mas relajada, he decidido crear otra gama propia, al igualque hice con la gama Visión, inspirada en los amplis de corte britanico de tipo AC, y los boutiques americanos, basados en valvulas de potencia EL84. Ahora le toca a la serie MASTER que como habreis imaginado, se inspira en otra afamada marca britanica, leyenda del rock y que tanto nos gusta su sonido.
Mi idea no es la de crear clones perfectos (que esos irán a la gama custom classic series) sinó basarme en el concepto principal en cuanto a caracter, circuito o tipo de valvulas (EL34 y EL84 principalmente) pero luego mejorarlos en lo que no me guste, simplificarlos, mezclarlos con otras ideas, otro mueble, otros acabados, otras configuraciones de circuito, de altavoz, etc.
Como veis, aunque te inspires en una marca en concreto, puedes darle tu caracter a las creaciones.
Casi seguro que las potencias iran desde 3W (con 6AQ5) 5W, 10W, 18W, 36W, 50W y 100W.
En combos iré hasta 36W con 2x12 y en cabezal haré en todas las potencias.

Como habreis imaginado, la marca es Mar***ll (es que no se si puedo poner marcas aquí, je je)

Bueno, estár pendientes que conforme tenga mas claras las configuraciones que elegiré, las iré publicando y os las voy enseñando.

jueves, 6 de agosto de 2009

18Watt combo 1x12" CV amps

Hola amigos de los amplis de boutique. Hace unas pocas semanas entregué una replica de un 18watt pero como es lógico, customizada a mi modo.
Ha sido un proyecto contra reloj, y que hubo que terminarlo para entregarlo en la celebración de un aniversario muy especial para mi cliente y además fue una sorpresa que no esperaba. En tres semanas se completó todo el proyecto.
En este ampli he intentado recrear al máximo el modelo vintage original en cuanto a la parte estética, y sin embargo, en la parte de circuito es donde mas he intervenido en modificarlo.
Partiendo del concepto de amplificador modelo Marshall 1974 combo 1x12", conocido como "18watt" he mantenido casi inalterado el canal "normal" pero he tocado el circuito para reducirle algo los graves, ya que el cliente usa Lespaul.


El canal tremolo que originalmente formaba parte de este ampli, lo he sustituido por la típica molificación en la cual se sustituye por un canal al estilo plexi con volumen, graves, medios y agudos, así como un master solamente para ese canal, el TMB que llaman los americanos en los foros. Este canal también lo adapté para ser tocado con Lespaul, le di mas brillo. Por último, le añadí un control de master exclusivo para ese canal.
Ahora bien, si quiere tocar con Lespaul, siempre existe la opción de oscurecer el tono para que no resulte excesivamente brillante.

En la parte estética, he vuelto a optar por el tolex blanco. Como me gustan los amplis con este acabado. Aquí influí en la decisión por mis gustos personales. El blanco del tolex le dio un gran toque de elegancia, de modo que incluso el dueño me llegó a comentar que le daba pena llevarlo al local y prefería dejarlo en el salón como un mueble mas (como ahora hay tantos sofás de cuero blanco en los salones...)



En cuanto al sonido, el cliente me ha comentado que está super satisfecho, porque "suena a Jimi Hendrix". Y yo estoy también muy satisfecho con el resultado.
lamentablemente no tengo documentos sonoros de este ampli, intentaré recoger alguna muestra cuando coincida con él en su local y lo oiga sonar en sus manos. También tengo interés en ver esa Lespaul del 72 comprada a un coleccionista en USA.



He editado esta entrada para añadir un par de fotos y os hagais a la idea de como quedó este ampli.

lunes, 15 de junio de 2009

Vision, sonidos AC britanicos hasta 30W (EL84)

Lo que hasta hace poco era un proyecto en mente, ya es una realidad, tengo el placer de anunciaros mi propia linea de amplificadores a válvulas para guitarra eléctrica, la gama Visión, que comencé a gestar hace meses, y gracias a los ánimos y la motivación recibidos a partir del evento del guitar day, me decido a crear definitívamente.
Descripción Gama vision
Amplis de dos canales independientes, basados en circuito britanico C30 de los primeros 60 con tan solo un pote de volumen y el canal "top" con una mejora del "Top Boost" por su ecualización de tres potes. Posee ciertas semejanzas al concepto de tono boutique americano. Para ello, empleo tres válvulas 12AX7 en el previo, y otra mas para la inversora de fase.
De ahí vamos a una etapa de potencia alimentada por cuatro válvulas EL84 que nos entregan 30W. Y gracias a la rectificación a válvulas con la 5AR4 mantenemos un tono vintage.
También cuenta con un volumen master común a ambos canales.
Dispone de formato 2x12 montado con dos altavoces eminence red fang alnico. Los muebles se construyen en pino macizo unido por la técnica "fingerjoint" para unir las partes del mismo.
Está construido totalmente a mano con la conexión de los componentes "punto a a punto" y usando componentes seleccionados.

La linea vision tendrá formato combo 2x12" y 1x12" así como cabezal.

- Potencia: 30W totalmente a válvulas, disponible también en 15W
- Canal normal: input, volumen
- Canal top: input, volumen, graves, medios y agudos (con master general para los dos canales)
- Altavoces: Eminence Red Fang Alnico 30W 12” (1x12 Eminence governor en versión 15W)
- Previo: 4 válvulas 12AX7 TAD Selected o JJ gold
- Etapa de potencia: 4 válvulas EL84 TAD selected Premium o JJ (2 EL84 en versión 15W)
- Rectificación: 1 válvula GZ34 TAD
- Condensadores señal: mallory 150 y silver mica
- Resistencias: carbón film 1W
- Potenciómetros: Alpha y mandos estilo chicken head negros
- Interruptores: Carling
- Mueble: pino macizo alistonado 18mm espesor.
- Tolex: negro taurus mesa, (otros colores disponibles)
- Rejilla frontal: negro
- Ribetes (piping): dorado
- Asas: 3 asas estilo VOX
- Panel de mandos: plateado en la parte superior del mueble, accesible desde el frontal.

Si queréis saber mas sobre la gama vision, poneos en contacto conmigo.

viernes, 5 de junio de 2009

CV amps estarán en el guitar day

Casi sin proponernoslo, nos vemos metidos en el Guitar day, ese evento historico organizado por la magnifica gente de Guitarramania.com.
Me comentó Capi que tenía un chasis por ahí y que antes de llevarlo desnudo, no estaría mal hacerle un mueble, pues eso hice, un mueble sobrio negro sin estridencias.

Es probable que lleve algún otro mueble que tengo por ahí. Me hubiese gustado llevar algún ampli de los que estoy dando vueltas a la cabeza y tengo en proyecto, pero he tenido unas semanas muy ajetreadas.
Tengo ganas de acudir y conocer gente nueva del foro y no del foro, porque creo que va a estar todo el que tiene que ver algo en mayor o menor medida con el mundo de la guitarra en este pais. Ademas tengo el presentimiento que conocerémos a gente importante que puede darnos un buen empujon.
Ya os contaré.

jueves, 23 de octubre de 2008

El vision 30 otro bicho que se me ocurrió hacer

Hola socios, cuanto tiempo sin escribir, que no sin hacer cacharros.
Tengo por casa un combo que lleva tiempo construido el mueble y a ver cuando me pongo con el chasis. Es un combo de creación propia que le llamé vision 30 con 30w como es lógico, con un mueble con configuracion 2x12", forrado en tolex negro, con grill brown oxblood, y ribete dorado y construcción al estilo boutique americanos.
Le he instalado dos altavoces eminence red fang alnico y el mueble es grande, para que estén holgados. Ah, para llevarlo por ahí le he colocado tres asas voz, en la misma disposición que los AC30, una en medio y las otras dos a los lados.
En el chasis le pondré los paneles de mandos plateados y los potenciometros negros de cabeza de pollo.
Le meteré dos canales independientes, el normal, será como el canal normal de Vox, con un solo pote de volumen y ya está. Y el canal TOP será como los de los DC30, pero lo mejoraré coon un pote extra (el de medios) y le mejoraré la EQ.

A ver que sale de aquí, ya os informaré.

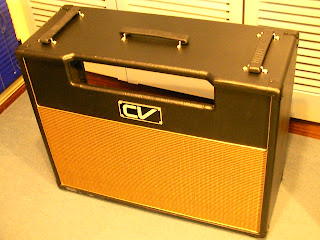

Mirar una imagen:


Aquí os lo enseño por detras:



Bueno, ya me direis que os parece.

sábado, 17 de mayo de 2008

El JTM45 fue con su dueño y triunfa allá donde va

Bueno, como se ha podido ver en los comentarios del post anterior, donde indicaba que el JTM45 rojo estaba a punto de ser entregado, finalmente se entregó sin problemas y comenzó a dar espectaculo.
Ya he comentadocon mucha gente que este ampli era algo especial, se le veía venir. Intuia que podía dar la campanada, como así fue demostrando.
Durante la fase de prueba tuve algún conflicto con mis vecinos, cosa que no me ha pasado nunca con ningún otro ampli, y en una reunión de vecinos preguntaron si "ese ruido era normal y no puedes tocar mas bajo?"
La verdad es que este ampli es atronador.
Lo mas divertido, como bien pudieron experimentar Sic transit, Andorf, RMS y demas amigos del norte, fue en su local de ensayos, donde hicimos el test definitivo del ampli y lo exprimimos a fondo.
Es curioso que ese local, situado en el sótano de unas naves industriales, perfectamente aislado, donde ensayan mas de un grupo varios días a la semana no hubiese recibido la queja de ningún vecino, pues ese día aparecieron de una forma un tanto borde, dos personas de la nave de tres pisos mas arriba, diciendo que ya estaba bien, que tocasemos mas bajo.

A mi me hizo mucha gracia, y tuve cachondeo el resto de la tarde: "hasta que no he traido un ampli -de hombres- no os han llamado la atención, juas, juas, juas"

Lo mejor de todo fueron los comentarios que Andy, su dueño
tuvo nada mas recibirlo. No lo hizo falta mas que tocar diez minutos con él para descubrir que en el concierto de esa noche, lo iba a descubrir, y de que forma, que le preguntaron varios amigos "como has sonado hoy tío"
Todas las conversaciones posteriores que he tenido con Andy han sido absolutamente positivas.
Me alegro de haber aceptado ese encargo, por las alegrías que está dando.

martes, 18 de marzo de 2008

Video de un S50

Os pongo el link de un vídeo que nos ha realizado uno de nuestros clientes sobre un cabezal de nuestra serie S.
La calidad del sonido es aceptable a pesar de realizarla con la webcam de su portátil.
No obstante le damos las gracias a Playguitar por el esfuerzo de grabarlo, ponerle títulos y subirlo.

A ver que os parece.

Pincha aquí para ver el video

martes, 29 de enero de 2008

La pantalla CAB004 2x12 ya está forrada

esta pantalla está a punto de entregarse. Como podeis observar, en la foto, va forrada con tolex marshall elephant y grill negro marshall.
me queda ponerle las esquineras, los altavoces y la tapa trasera. Mañana la terminaré


Aquí teneis el resto de las fotos.
http://www.flickr.com/photos/cvamps/sets/72157602001948584/

domingo, 27 de enero de 2008

deluxe reverb, mueble ensamblado

He podido montar el mueble del deluxe reverb. En realidad, en este trabajo, aunque la etapa de potencia sea la de un deluxe reverb blackface, tiene el aspecto de un twin reverb, e incluso el previo de este, con sus con controles de medios, el chasis mayor, y el mueble mayor.
Podemos considerarlo como un twin reverb, pero que trabaja a 20W y con valvulas 6V6.
Se le realizará la modificación para poder utilizar la reverb y el vibrato en ambos canales.
Equipará un altavoz de 12" weber alnico.

Otro tweed deluxe con el mueble ensamblado



Tengo un tweed deluxe que , paralelamente a otros proyectos, he avanzado bastante en estos últimos días. Se trata de un tweed deluxe que irá acabado en tweed lacado.
De momento he montado el mueble casi al completo, salvo el forrado que aun no lo he afrontado.
tambien he completado la placa de componentes, solo me queda cablear todo

sábado, 26 de enero de 2008

CV018 JTM45 Llego y besó el santo

Que alegría me dan cosas como esta. Cuando te llama el cliente para felicitarte y darte tus elogios.
no obstante, hasta que no llega este momento, ando con el corazon en un puño,se habrá estropeado algo en el transporte, se habrá perdido, se ha destrozado, etc.
El caso es que esta vez, el cliente me llamó primero para felicitarme en la estética, y lo sorprendente es que ese mismo día, sin tocar antes con él en el local, decidió usarlo en el concierto de ese mismo día. eso es confianza ciega, jeje.

Me llamó tras la prueba de sonido entusiasmado con dos frases que me impactaron y me llenaron de orgullo (y satisfacción, jeje):
"esto es lo que andaba buscando, por fin"
"este es el mejor ampli que he tenido en mi vida" (ha tenido un rectifier hasta ahora y lo vende)

A ver que tal le fue en el concierto propiamente dicho, espero que bien, pero ya me doy por satisfecho.

jueves, 27 de diciembre de 2007

CV018: JTM practicamente terminado y sonando

Hola.
Que ganas tanía de ver a que sonaba este ampli. Que bestialidad, un marshall, ahora me explico porque se hizo ese nombre en los 60-70-80.
Pues eso, ya le tengo casi para entregar, salvo algún ajuste de tono y caracter.
Le he montado el faceplate especifico para albergar el master volumen, he colocado las valvulas definitivas, unas KT66 Tungsol reissue, y tres 12AX7 JJ goldpin, y GZ34 sovtek.
Al final creo que el previo que le deje será el del plexi 1959 pero sin embargo las KT66 y la rectificación a valvulas le deja un aire muy vintage, que estoy muy seguro que encajará en los requerimientos del cliente.
Ahí os van un par de fotos, el resto en el link que lleva al album, y cuando lo depure estos días pondré las fotos del interior definitovas.
En cuanto a videos o audio, espero que este lunes 31 podamos hacerle un test de los buenos en un local en Vitoria de un colega.



CB003, pantalla 2x12 roja ya salió para su propietario

Pues eso, que ya salió por fin, se trata de una pantalla a medida que le construí con forma de 4x12 inclinada, y dimensiones ligeramente menores, pero que equipaba dos conos Electrovoice EV12M de 12" y tenía la parte trasera la mitad cerrada, y la parte superior abierta, con una tapa de quita y pon, con lo que la convertimos en cerrada totalmente.
Le hice una foto a la trasera, pero quedó algo borrosa, lo siento.

martes, 18 de diciembre de 2007

concierto de Momo en la sala Live en madrid 14-12-07

Que gozada de concierto.
Por si no los conoceis, momo, la banda liderada por mom cortes, realiza unos de los mejores shows basados en tributo a Queen. Pocas bandas recrean sus canciones de esa forma tan precisa y contundente. Ir a verlos pero ya!!
Como en todas las bandas de rock, una cosa es oir el disco de estudio, constante contradicción (que es muy bueno)y otra cosa es verlos en directo ejecutando un tributo a Queen e insertando alguno de sus temas, los cuales no desentonan en absoluto, porque la magia de Queen envuelve sus composiciones. (hahahahaaaa it's maaaagic)
El caso es que alli estaba yo (acojonado) estrenando ampli y como he comentado en el otro comentario, la cosa salió bien.
El caso es que en esta entrada quería comentar el concierto en si mismo. Se me pasó rapidísimo. Ejecutaron canciones muy rockeras de los primeros discos, que muchos de las bandas cover de queen no tocan ni de refilón. me quedo alucinado con toda la banda sin excepción, que musicazos, precisos, contundentes, y profesionales que saben levantar un concierto que las dificultades técnicas del comienzo (acoples con monitores, micros que cascan, y obligó a parara el show unos minutos).
Asombrado me dejó momo que se mueve como una anguila, jeje, y despierta al publico cuando este se duerme.
bueno, el caso es que despues nos fuimos a tomar unos cubatas en su cuartel general con los amigos e incondicionales de la banda y cerca de las seis el sueño pudo mas que yo.
A la mañana siguiente, tras almorzar Dani, Cristina y yo (hola cristina, fan incondicional que se desplazo desde lejos) pudimos Pulir detalles del ampli que serán los que una vez testeados, seran los que formarán la primera de las unidades definitivas del V15, uno de los que espero sea un modelo superventas de CV, jeje
A ver si esta noche subo los videos porque con lo lento que cargan, no me ha dado tiempo a tener todos listos.
Hasta luego

Un V7 se estrena en concierto

Hola.

Tengo el placer de anunciaros un nuevo avance en una de las gamas en las que CV está invirtiendo mucho tiempo en su desarrollo y puesta a punto, se trata de la serie V, que como os he avanzado anteriormente, es heredero de la "british invasion" de los primeros 6o.

Para comenzar a trabajar, ya sabeis que tomé un proyecto de ampli de 7W sobre el que estoy experimentando, y reconduje para "prototipear" el V7 con numero de serie V000. Llevarlo a un directo sin haberlo probado antes nada mas que a volumenes caseros fue arriesgado, porque como le comente a Daniel, ha sido como saltar sin red, en donde podíamos haber fracasado estrepitosamente. Sin embargo, como se había trabajado en la dirección correcta, se pudo demostrar lo que da de si ese pequeño en directo.

Obviamente, se le microfoneó y se le metio al canal driver de la mezcla, y se le acompañó de los dos canales auxiliares para los delays con el simulador que suele usar Dani en los directos.

El resultado fue espectacular y hubo varios pros, amigos de Dani que le preguntaros por el sonido de este bolo. Los dos videos que muestro aqui son en el escenario, con muy poca luz (lo que importa es el tono) y cuando terminó la complcada prueba de sonido, y las valvulas nuevas (que casi tiran por tierra el test) ya se canlentaron, y nos dió el sonido que nos acabo de convencer. Se usó la Red special verde, preciosa que le han construido hacía tan solo una semana a Dani, la cual conectamos a un excelente pedal overdrive de retrosonic y de ahí al ampli (mirar en mis links la tienda dehmer music para ver los pedales acojonantes retrosonic)

Bueno, aquí teneis como aperitivo dos videos de ese guitarrista al que admiro que es Dani gomez, de Momo al que nunca podré agradecer la confianza ciega, el apoyo al proyecto CV y los animos que en mas de una ocasión han impedido que tirase la toalla (que las han habido, creerme) Gracias dani. y que os guste el sonido cv del V7 prototipo.



En el primer video habeis podido ver un riff de queen, y en el segundo video podeis ver un solo del Bohemian Rhapsody que Dani clava con su precisión habitual.

jueves, 13 de diciembre de 2007

CV019: he iniciado el nuevo mueble

Pues este es otro ampli del cual a pesar de tener el mueble muy avanzado, me he visto obligado a construir otro mueble para él.

El motivo es que al ser un trabajo custom, basado en un mueble tipo hiwatt, lo construí con las dimensiones de éste, pero capi me dijo que el mueble que usariamos era de los que tenemos por ahí hecho (de una partida de 10 que encargué este verano) con lo cual, las medidas de chasis-mueble, no me coinciden.

hala a repetir tocan.

tal vez con este mueble me haga algo para enseñar por ahí, ya veré.

Ademas, con este mueble me tengo que esmerar, porque va acabado en color madera teñida, y todos los fallos se ven, jejeje.

Ahí lo teneis:

miércoles, 12 de diciembre de 2007

CAB004: pantalla 2x12 muy avanzada

Aprovechando que tuve que trabajar en muebles, tambien he avanzado en una pantalla 2x12 que tengo muy atrasada y quiero finalizar ya.

Se trata de la CAB004 a la que la he realizado trabajos de madera menores previos al forrado, como el taladrado de la placa del jack, los huecos para encastrar las asas laterales, he colocado los listones que sujetarán el bafle y la tapa trasera.

En pocos días estará lista. Echarla un vistazo en los links de la izquierda

CV017: Nuevo mueble montado

He podido realizar una cosillas de muebles antes de irme de puente unos días, y entre ellas, he podido ensamblar el nuevo mueble para el deluxe reverb combo. La razon por la que haya montado un nuevo mueble, es que el chasis que me llegó para el ampli era ligeramente mayor que lo que habia previsto.

Aún le queda bastante trabajo, cantear los bordes, hacer el corte inclinado para el chasis, etc, pero al menos avanza.

Os pongo una foto de como ha quedado.

De todas formas, como siempre, he subido alguna mas al album correspondiente de este ampli, podeis verlos en los links de la izquierda.

miércoles, 28 de noviembre de 2007

CV017: dlux rev, situados los trafos y componentes en placa




Hey frikis de los amplis...


He ensamblado los transformadores mercury magnetics, los cuatro, en el chasis del CV017, el del estilo deluxe reverb. Para ello me he basado en viejas fotos de blackfaces de la epoca.


hay algún trafo que está inclinado, pero es necesario que se monte así, por aquello de los flujos de inducción magnetica.


He subido nuevas fotos suyas al album, en la lista de amplis clasicos.


Tambien le he montado todos los componentes en las placas, en la principal, en la de los condensadores, y en una mas pequeña para el control del bias.


De momento falta cablear todo, y hacerlo sonar en condiciones, jeje.


Ah, y el mueble..


viernes, 23 de noviembre de 2007

CV017 deluxe reverb montando componentes en la placa

Hola.
He estado avanzando con el CV017, que es el que está bastante retrasado. De momento he ido situando los condensadores y las resistencias en la placa de componentes, mañana los soldaré y sacaré alguna foto.
Tengo intención dellevarlo a una miniquedada que vamos a hacer los del nucleo duro de la zona Bilbaina, pero lo tengo dificil llevarlo, porque está muy verde

lunes, 19 de noviembre de 2007

Las dos 2x12 al fin avanzan




Tengo dos pantallas 2x12 que por motivos varios, van retrasandose en la entrega, con los problemas que ello está ocasionando a sus futuros propietarios. Desde aquí les pido publicamente disculpas por el retraso.
Una de ellas es una forrada en negro mesa, con asas laterales, cerrada atras y equipada con altavoces eminence legend 12. De ella pongo la foto del panel frontal, el cual ya está terminado. A esta le falta forrarla con el tolex, y añadirla los pies, asas y cablearla
La otra, va a juego con el CV0112, el miniplexi de 18W en color blanco, con grill bluesbreaker, la cual la entregaré sin altavoces, para que su propietario la equipe con del Celestion greenbacks que tiene. De esta muestro las fotos del mueble a falta de aplicarle el tolex.
Mi plan es ponerme con ellas durante esta semana y la siguiente de una vez por todas.

Edito la entrada para mostrar el panel de la pantalla cab005, que va a juego con el 18watt y estará forrada en tolex blanco. El grill, como podeis ver es el bluesbreaker con ribetes dorados. Le he puesto el logo CV

Comenzados los muebles hasta el CV030

Estan comenzados hace unas pocas semanas, pero no había podido subir las fotos al album. De momento estoy al día con las fotos hechas a los proyectos CV y colocadas en el album. Lo que he subido son las fotos hasta el CV030, que es el ultimo de los amplis que recogimos el encargo abtes de decidir hacer una pausa en la recogida, para poder ponernos al día y no tener que dar plazos enormes y tener un tapon inmenso.
A partir de enero, conforme nos hayamos quitado carga de trabajo, analizaremos la situación.
Ademas, se me averió el invento para hacer los muebles en forma fingertjoint (o como se diga), o sea en cola de milano, sin tornillos ni clavos, y he tenido que comprarme otro. De momento, no se cuando podré retomar el montaje de los muebles, porque lo tengo que hacer a varios kilometros en una casa en el campo de unos familiares y con el mal tiempo que hace, está algo complicadillo.
Pues eso, que en el album están las fotos hasta el CV030 y casi todo son Serie S, salvo un JTM45 y un tweed deluxe.

El CV014, otro S cabezal, ya con su dueño


Pues el CV014, con algo e retraso ya se le entregó a su dueño y al parecer ha causado una gran sensación.

He subido al album unas fotos que Capi le hizo antes de la entrega, ya terminado, y me ha dado una gran impresión, a veces veo los amplis y me digo, "joder, perece mentira que hayamos hecho esto nosotros"

El caso es que hará una review que pondré aquí.
Joder, pero si lo miro y me entra gas hasta a mi...

CV023 S50 combo mueble montado


Como os he comentado en el deluxe reverb, me veo obligado a construir otro mueble para este, con lo que tengo que reutilizar el que tenía construido (no lo voy a tirar, no?) y veo que para el CV023 un S50 combo que equiparía 2x12" puede servir.

Será con la configuración del chasis arriba y las valvulas colgando verticalmente hacia abajo.

Los dos conos de 12" tendran que r en diagonal, porque como es de 600mm, no podrían caber.

Os pongo una foto

CV017 Dlx rev, chasis con componentes


Este ampli avanza paralelamente a otros proyectos. Como bien sabeis, hay varios proyectos en los que trabajo simultaneamente porque no puedo permitirme centrarme solo en uno de ellos. Y concretamente el deluxe reverb he comenzado a montar los componentes en el chasis y a soldar componentes electrónicos en la placa.
Sin embargo con el mueble, debido a una diferencia de medidas del mueble que comencé respecto al chasis que he adquirido para este ampli, me he encontrado con que tengo que repetir el mueble para este combo, menudo contratiempo. No obstante, este mueble lo usaré para un combo que tenemos encargado, en concreto el CV023 que será un Serie S en combo.

domingo, 18 de noviembre de 2007

Serie V, en preparacion para la gama propia

Tengo muy avanzado el prototipo del nuevo modelo que se añadirá a la gama propia de CV amps.
Se tratará de un combo de 15W con una clara orientación a los sonidos britanicos de los primeros 60. Desde los sonidos limpios y cristalinos basados en los circuitos clasicos vox, hasta un buen overdrive.
El desarrollo lo estoy llevando a cabo con el combo V7 al cual le he modificado varias veces el circuito.
En resumen el V15 tendrá estas prestaciones:
  • combo 15W clase A con dos canales
  • canal normal, con pote de volumen, basado en el canal normal AC con una EF86
  • Canal top boost, con pote de volumen, graves, agudos y dos 12AX7
  • control de cut y master general
  • switch de bypass EQ
  • equipará un altavoz alnico 12" (opcional 2x12")
  • Mueble grande para 2x12"
  • Etapa de potencia de 15W en clase A con dos EL84
  • Rectificacion a diodos.

Ya he puesto un link al album de fotos en el blog, en gama propia (de momento para el V7)

sábado, 17 de noviembre de 2007

JTM45 cabezal serie clásica CV018











Está casi terminado el JTM45, tanto en el mueble como en la electónica.

Unicamente me falta recibir los paneles de mandos, los cuales sufren alguna modificación respecto al original, como la inclusión de un master volumen.

En breve le haré sonar.

Edito la entrada para indicar que en la gama clasica he añadido el JTM45, y aprovecho para subir una foto del mueble.

En el album de fotos donde lleva el enlace del JTM, podreis ver las restantes fotos del mueble y de la electrónica.

Vuelvo a escribir aquí y link arreglado

Hola otra vez, amigos de CV. Al fin he sacado fuerzas para escribir. No encontraba el momento para enfrentarme al blog y enumeraros los avances de los proyectos conjuntos con mi amigo Capi.
Muchos me habeis pedido que me asomara de nuevo a mostrar los avances de los amplis y enseñar nuevas fotos, pero no me ha sido tan sencillo. El agobio que no hizo pararnos a coger fuerzas aún no se ha disipado y ni siquiera saco tiempo para escribir.
Bueno, al grano, os puedo informar de que tal y como me pidió un forero, he arreglado el link del apartado de las reformas y modificaciones, que estaba roto. En esa sección se muestran algunas adaptaciones de muebles de amplis que se hicieron, como una conversión de un carvin combo a cabezal, un par de muebles custom tipo hiwatt y una mejora de un Epiphone de 5W al que se le añadieron prestaciones.

domingo, 14 de octubre de 2007

Otro Serie H que se mueve


El CV020 es otro serie H al cual ya tengo el mueble ensamblado pero me falta de forrar.

Ahí lo podeis ver, solo es cuestión de que remate lo que tengo con anterioridad y se podrá comenzar a forrar de tweed y lacarlo como quiere su dueño.

En cuanto a la electrónica, se está montando la placa con las torretas, pero la tienda donde nos aprovisionamos estará cerrada hasta el 20 de octure, y ademas, han mandado el trafo equivocado con lo que habrá retraso.

El CV013 (S50 rojo) va camino de sonar en pocos días

Hay avances en el conexionado de este ampli, se ha cableado el previo a las valvulas de potencia, y se han instalado gran cantidad de componentes.

Sigue avanzando el Sinmarc-Hiwatt

En lo que a la electrónica se refiere, se va avanzando en este ampli, en concreto se va completando la placa de componentes, y se van cableando.
El panel de mandos está pendiente de rediseñarse para enviar al laser, y el mueble sigue como estaba.

jueves, 4 de octubre de 2007

Ampli tipo Sinmarc-Hiwatt en color madera (CV019)


Tal y como ha informado Capi en el foro, ha estado trabajando en este hibrido con el limpio de un Sinmarc y el crunch de un Hiwatt, y según indica, ha montado las torretas en la placa y ya tiene bastante claro el diseño.

Yo con la estética, he ido avanzando algo. Por lo pronto, el mueble está ensamblado y torneado, sin embargo, este mueble va en madera natural y me quedan muchas capas de lijado, cera, tinte, lijado, pulido, etc.

Ademas a ver si termino los paneles de mandos y la placa de metacrilato para el frontal.

De momento, os pongo una foto del mueble, horrorosa, porque la hice con el movil, y el resto, están en el album dentro de la clase H

He añadido el deluxe reverb a la lista de clasicos

Aunque son pocas las fotos que puedo incluir, unicamente las del mueble, y con reservas, porque aún no he rfecibido el chasis, y como no tengo claro las dimensiones que tendrá, no quiero rematar el mueble, no sea que tenga que hacerlo de nuevo. Hoy o mañana me han informado de Fedex que me entregarán un macro-envío en el que recibiré material para unos cuantos equipos, entre ellos, el deluxe reverb, y el JTM45, así como un trafo para albert.

-Varton- (CVamps)

martes, 2 de octubre de 2007

El cabezal rojo ya está en manos de Capi




Que espectacular queda el cabezal rojo para este serie S. Impresiona verlo. Queda muy bien con su pantalla a juego, ya he subido las fotos al album de flickr, pero por si no teneis ganas de entrer en él, aquí os pongo un par de fotos.

viernes, 28 de septiembre de 2007

avances con el 18Watt plexi




Avances con el 18 Watt. He retomado a fondo la construcción de este pequeño. He dejado parado este ampli demasiado tiempo, y es hora de rematarlo. A ver si van saliendo todos los proyectos que estaban terriblemente atascados. Tengo unas ganas enormes de ver que tono da este pequeño, porque he leido sobre él hasta la saciedad, y sus 18W sirven para locales, ensayos, bolos pequeños...


al menos la cosa marcha, ya he situado todos los componentes en el chasis y completado la placa, lo siguiente será situar los componentes en la placa y cablear todo. os pongo un par de fotos.

sábado, 22 de septiembre de 2007

He actualizado la lista de los links

Menudo curro que tiene lo de actualizar los links. He colocado links al album donde tengo todas las fotos de los proyectos, ordenadas por gama clasica, gama propia, pantallas y reformas. Hay sobre 1500 fotos que he ido sacando para documentar el proceso a lo largo de todos estos meses.
Cuando entreis en el album de flick (donde os llevan los links) podreis haceros una idea de todo el volumen de proyectos viendo el apartado de albumes, pero donde mejor trato de tenerlo ordenado es en colecciones, que es donde organizo los albumes por categorías.
Bueno, que os gusten.

miércoles, 19 de septiembre de 2007

Hola Guitarreros, estreno el blog DIY de CV amps


Hola a todos los fans de las guitarras y en especial a los de los amplis a válvulas.

Voy a tratar de hacer un seguimiento de el proceso de elaboración de mis proyectos de amplis a válvulas, descripción, incidencias, fotos, para que todos veais el proceso de una forma transparente.

A ver si puedo escribir a menudo, jeje.

Ahí va eso Isi.
